Panel de puente de acero Bailey

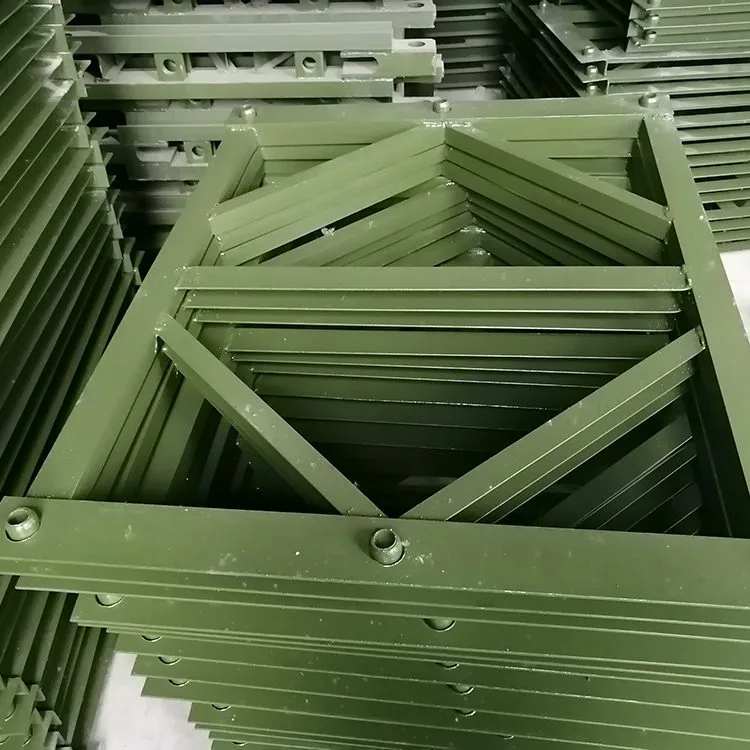

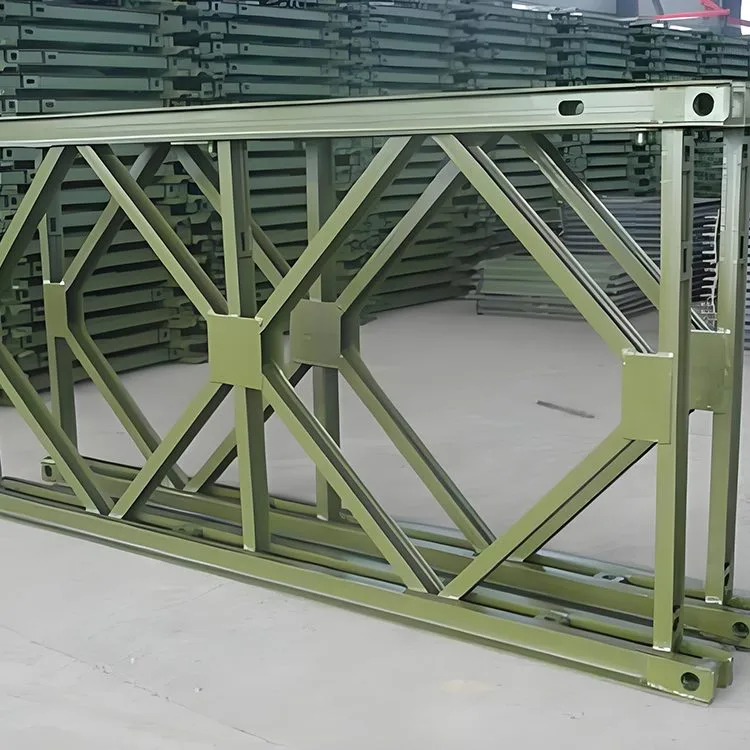

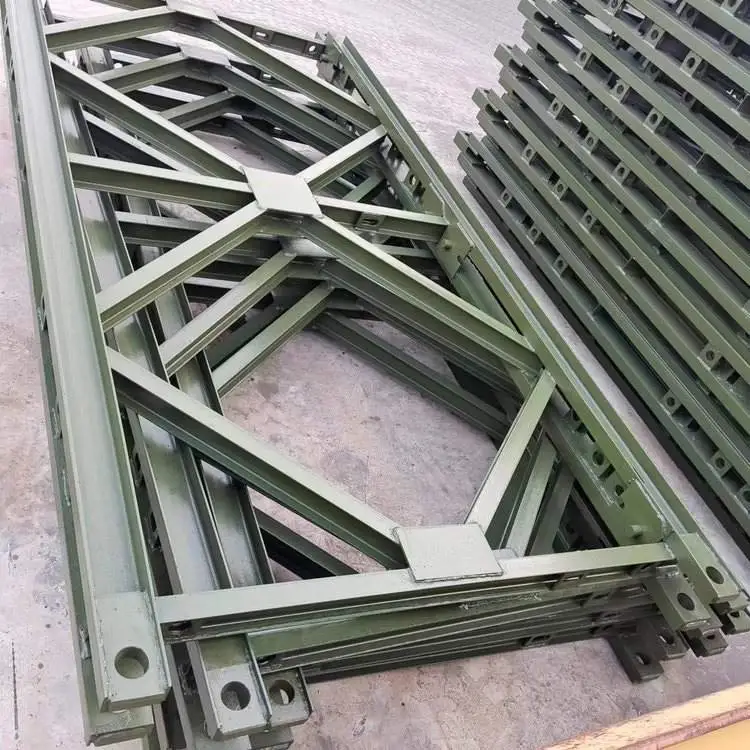

El panel de puente de acero Bailey generalmente está soldado mediante cordones superiores e inferiores, componentes verticales y componentes diagonales. En la parte superior de los cordones superior e inferior, hay conexiones macho y hembra, generalmente equipadas con orificios para conectar los soportes. Cada cuerda se compone de dos canales de acero No. 10 conectados espalda con espalda. La cuerda inferior suele tener varias placas de acero con agujeros redondos soldados. Los orificios para los pernos están ubicados dentro de los cordones superior e inferior y se utilizan para conectar los cordones de refuerzo y la armadura de doble capa. Hay cuatro orificios para pernos dentro del cordón superior, que se utilizan para conectar el marco de soporte. Los dos orificios en el medio se usan para conectar filas dobles o más de vigas dentro de la misma sección transversal, y los dos orificios en ambos extremos se usan para conectar las secciones transversales. Cuando se utilizan varias filas de secciones del puente Bailey como vigas o columnas, se emplean marcos de soporte para reforzar las uniones entre las secciones superior e inferior. Durante el proceso de construcción, se debe inspeccionar semanalmente el apriete de los pernos en cada sección del Puente Bailey, el estado de corrosión de los componentes y el apriete de los pasadores, y se deben realizar los ajustes necesarios.

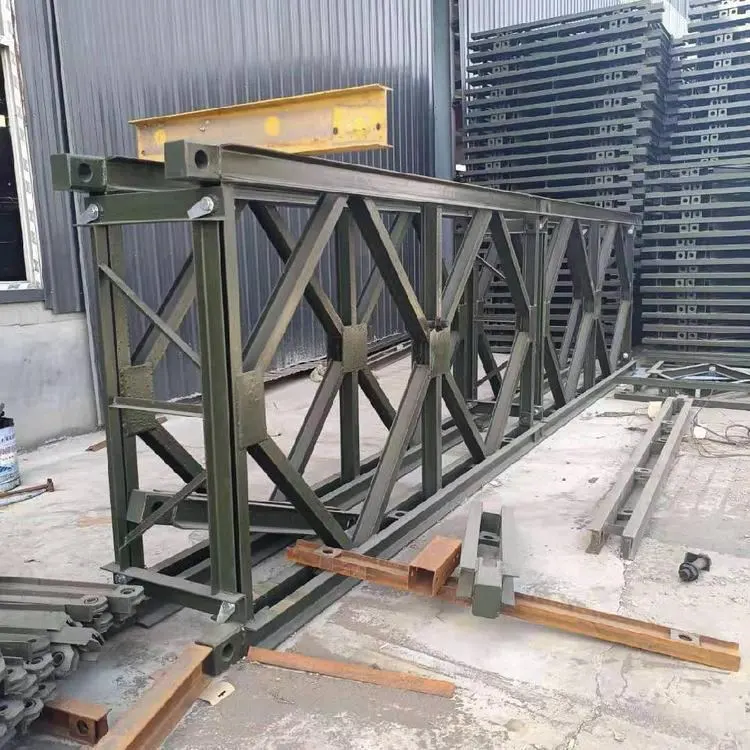

Después de expandir y conectar los paneles del puente de acero Bailey, se pueden colocar horizontal o verticalmente como vigas o columnas. Según los diferentes métodos de montaje, existen dos tipos: columnas de marco y columnas de torre. Cuando se colocan tres o cuatro losas de armadura en paralelo y se conectan a través de marcos de soporte, la columna formada es una columna de marco. Cuando se colocan cuatro paneles de armadura a 90 grados entre sí y se conectan mediante tirantes de esquina y marcos de soporte, la columna resultante es una columna de torre.

Escenarios de aplicación

El panel de puente de acero Bailey se puede utilizar para puentes de carreteras, conjuntos de grúas pórtico, vigas guía, máquinas de construcción de puentes, plataformas de suspensión, etc. La grúa pórtico combinada con armadura Bailey se ensambla con componentes prefabricados de puentes de acero para carreteras para el marco del pórtico. Su luz y altura de columna son regulables para adaptarse a los diferentes lugares de trabajo. Se aplica ampliamente en proyectos de construcción como carreteras, ferrocarriles, obras municipales, edificios y conservación de agua, así como en el izado y movimiento de componentes prefabricados en patios de almacenamiento de construcción de puentes y el transporte de vigas grandes junto a pilares de puentes.
